Paano Gumagana ang Mga Load Cell: Ang Agham sa Likod ng Katumpakan ng Weighbridge

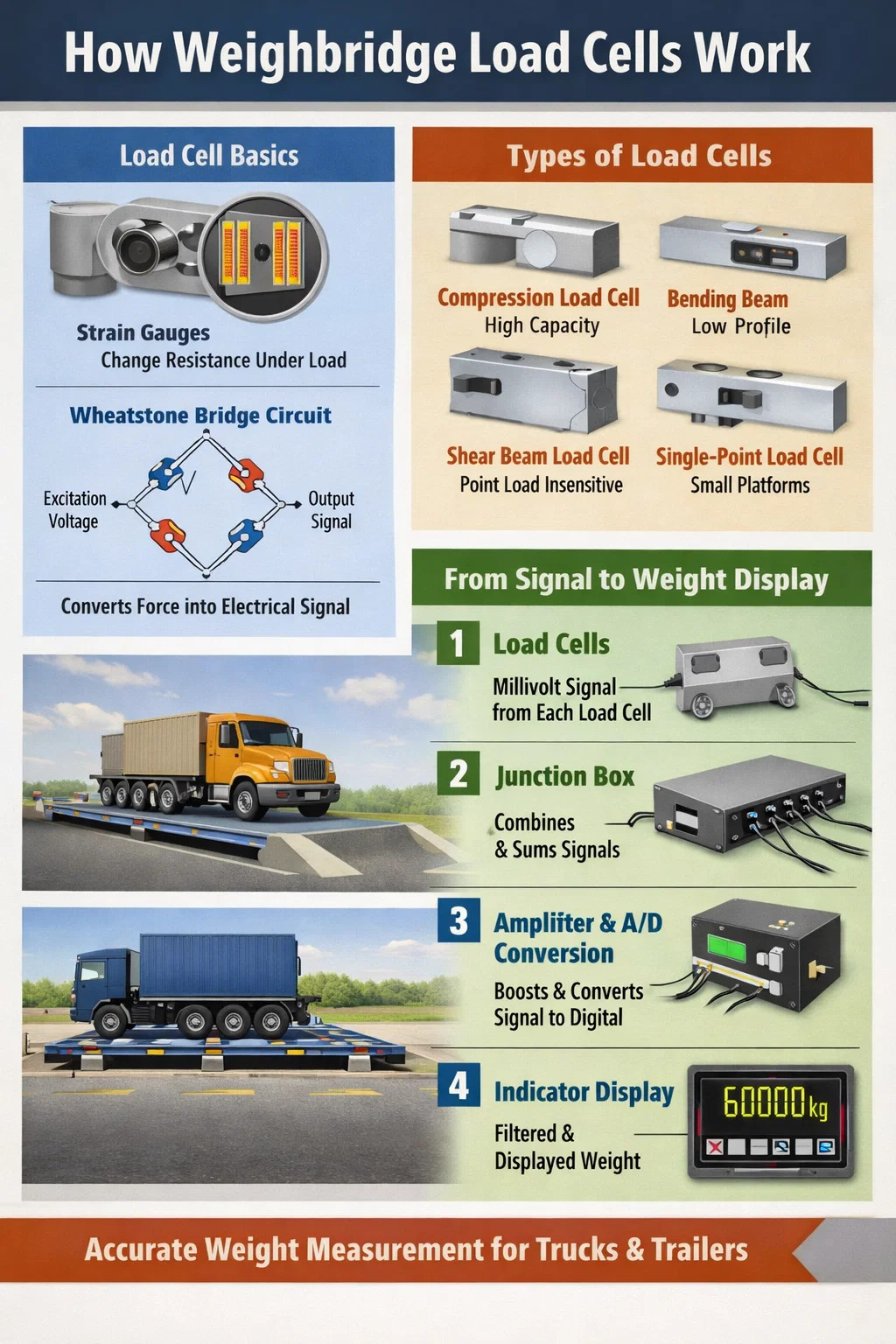

Paano Gumagana ang Load Cell: Ang Maikling Sagot

Ang isang load cell ay nagko-convert ng mekanikal na puwersa—timbang—sa isang electrical signal. Sa loob ng bawat load cell ay isang metal na elemento na bahagyang nade-deform sa ilalim ng pagkarga. Nakadikit sa elementong iyon ang mga strain gauge: manipis na resistive foil na nagbabago ang resistensya ng kuryente habang bumabanat o nag-compress ang mga ito. Ang pagbabago sa paglaban ay gumagawa ng isang masusukat na output ng boltahe na proporsyonal sa inilapat na puwersa. Sa isang timbangan , maraming load cell ang inilalagay sa ilalim ng deck, at ang kanilang pinagsamang mga electrical signal ay pinoproseso ng indicator o junction box upang magpakita ng weight reading.

Iyon ang pangunahing mekanismo. Lahat ng iba pa—hermetic sealing, temperature compensation, overload protection, digital output—ay engineering na binuo ayon sa pangunahing prinsipyong iyon. Ang pag-unawa sa mga detalye ay mahalaga dahil ang pagpili, pag-install, at pagpapanatili ng load cell ay direktang tinutukoy kung gaano katumpak at maaasahan ang isang weighbridge na gumaganap sa mga taon ng operasyon.

Ang Strain Gauge: Core ng Bawat Load Cell

Ang strain gauge ay ang sensing element na ginagawang posible ang teknolohiya ng load cell. Binubuo ito ng isang pinong pattern ng metal na foil—karaniwang isang nickel-chromium alloy—na may pandikit sa ibabaw ng isang nababanat na metal na katawan, kadalasang mataas ang grade na alloy na bakal o hindi kinakalawang na asero. Kapag ang metal na katawan ay nag-deform sa ilalim ng timbang, ang foil ay nagde-deform kasama nito. Binabago nito ang electrical resistance ng foil ayon sa isang relasyon na inilarawan ng gauge factor (GF).

Ang gauge factor para sa karamihan ng metallic strain gauges ay humigit-kumulang 2.0 , ibig sabihin, ang 0.1% strain ay nagdudulot ng 0.2% na pagbabago sa resistensya. Para sa isang karaniwang 350-ohm strain gauge, na isinasalin sa isang pagbabago ng resistensya na humigit-kumulang 0.7 ohms—isang maliit na halaga na nangangailangan ng maingat na disenyo ng circuit upang tumpak na masukat.

Ang Wheatstone Bridge Circuit

Ang mga load cell ay gumagamit ng apat na strain gauge na nakaayos sa isang Wheatstone bridge configuration. Dalawang gauge ang inilalagay sa pag-igting (nagpapahaba sila sa ilalim ng pagkarga) at dalawa sa compression (nagpapaikli sila sa ilalim ng pagkarga). Ang pagsasaayos na ito ay nagbibigay ng ilang mga kritikal na pakinabang:

• Ang output signal ay nadoble kumpara sa paggamit ng isang solong gauge, pagpapabuti ng sensitivity.
• Kinansela ang mga epekto sa temperatura dahil ang lahat ng apat na gauge ay nakakaranas ng parehong thermal environment.
• Ang mga hindi linearity na error ay nababawasan sa pamamagitan ng magkasalungat na pag-aayos ng gauge.
• Ang tulay ay gumagawa ng zero output sa zero load (isang null output), na ginagawang mas madaling iproseso ang signal.

Isang karaniwang boltahe ng paggulo ng 5 hanggang 15 volts DC ay inilapat sa kabila ng tulay. Sa rate na kapasidad, ang tulay ay gumagawa ng isang millivolt-level na output—karaniwan 2 mV/V , ibig sabihin, ang 10V excitation ay gumagawa ng 20 mV sa buong load. Ang signal na ito ay pinalakas at pinoproseso.

Mga Uri ng Load Cell na Ginagamit sa Mga Weighbridge

Hindi lahat ng load cell ay may parehong geometry. Tinutukoy ng panloob na hugis ng elastic na elemento kung paano ito nagde-deform, na nakakaimpluwensya sa katumpakan, hanay ng kapasidad, at pagiging angkop para sa iba't ibang configuration ng weighbridge.

Mga Load Cell ng Compression

Ito ang pinakakaraniwang uri na matatagpuan sa mga pit-mounted at surface-mounted weighbridges. Ang mga ito ay idinisenyo upang pasanin ang pagkarga sa isang solong axis—diretso pababa—at karaniwang cylindrical o hugis pancake. Ang mga compression cell na ginagamit sa mga kaliskis ng trak ay humahawak ng mga kapasidad mula sa 50 tonelada hanggang mahigit 150 tonelada bawat cell , na may anim hanggang labindalawang mga cell na karaniwang sumusuporta sa isang buong weighbridge deck. Matatag ang mga ito, diretsong i-install, at hawakan nang maayos ang mga side load kapag nilagyan ng wastong mounting hardware.

Baluktot na Beam Load Cells

Ang mga bending beam cell ay gumagana sa isang cantilever o double-ended beam na prinsipyo. Ang pag-load ay inilalapat sa isa o dalawang punto sa kahabaan ng isang sinag na naayos sa kabilang dulo, na nagiging sanhi upang ito ay yumuko. Ang mga strain gauge na inilagay sa pinakamataas na lokasyon ng bending moment ay nakukuha ang deformation na ito. Ang mga cell na ito ay sikat sa low-profile na mga timbangan ng platform at ilang mga portable na weighbridge na disenyo dahil maaari silang mai-install sa isang napakababaw na profile ng deck. Karaniwang ginagamit ang mga ito para sa mga kapasidad sa ilalim 20 tonelada bawat cell .

Shear Beam Load Cells

Sinusukat ng mga shear beam cell ang shear stress kaysa sa baluktot o direktang compression. Ang mga strain gauge ay naka-orient sa 45 degrees sa beam axis upang makuha ang maximum shear strain. Ang disenyong ito ay lubos na hindi sensitibo sa punto ng aplikasyon ng pagkarga—isang makabuluhang kalamangan sa mga aplikasyon ng weighbridge kung saan ang pagkarga ng axle ng sasakyan ay maaaring hindi mapunta sa isang eksaktong posisyon. Nag-aalok ang mga shear beam ng mahusay na katumpakan, karaniwang nakakamit OIML Class C3 o mas mahusay , at malawakang ginagamit sa parehong portable axle weighers at permanenteng weighbridge installation.

Mga Single-Point Load Cell

Ang mga single-point na cell ay inengineered upang magbigay ng mga tumpak na pagbabasa saanman inilagay ang load sa isang platform—sa loob ng mga limitasyon. Pangunahing ginagamit ang mga ito sa mas maliliit na timbangan ng platform at bihirang makita sa mga full-size na weighbridge ng trak. Gayunpaman, lumilitaw ang mga ito sa ilang axle pad weighers na ginagamit para sa mabilis na mga pagsusuri sa pagpapatupad sa tabing daan.

Mula sa Raw Signal hanggang Weight Reading: Ang Signal Path sa isang Weighbridge

Ang pag-unawa kung paano gumagana ang isang load cell sa paghihiwalay ay bahagi lamang ng larawan. Sa isang pag-install ng weighbridge, maraming load cell ang gumagana nang magkasama, at ang kanilang mga signal ay dumaan sa ilang mga yugto ng pagproseso bago lumitaw ang isang weight value sa display.

Hakbang 1: Indibidwal na Cell Output

Ang bawat load cell sa ilalim ng weighbridge deck ay gumagawa ng isang millivolt-level signal na proporsyonal sa puwersang dala nito. Dahil ang load mula sa isang sasakyan ay hindi kailanman perpektong nakasentro, ang mga indibidwal na cell ay nagdadala ng hindi pantay na bahagi. Ang isang 60-toneladang trak na nakaparada nang walang simetriko ay maaaring magpataw ng 12 tonelada sa isang sulok na selda at 8 tonelada sa isa pa.

Hakbang 2: Junction Box at Signal Summing

Ang lahat ng indibidwal na cell cable ay tumatakbo sa isang junction box (tinatawag ding summing box). Sa loob, ang mga signal ay pinagsama-alinman sa passive sa pamamagitan ng resistive summing network o aktibong sa pamamagitan ng amplification. Ang mga passive summing junction boxes ay gumagamit ng mga trim resistors upang ayusin ang mga pagkakaiba sa pagiging sensitibo ng cell, na tinitiyak na ang isang 1-toneladang pagkarga sa anumang solong cell ay gumagawa ng magkaparehong kontribusyon sa summed output. Ang hakbang sa pagkakalibrate na ito ay kritikal: kung wala ito, ang posisyon ng load sa weighbridge deck ay makakaimpluwensya sa huling pagbabasa.

Hakbang 3: Amplification at Analog-to-Digital Conversion

Ang summed millivolt signal—napakaliit pa rin—ay naglalakbay patungo sa weight indicator. Sa loob, pinalalakas ng precision instrumentation amplifier ang signal, karaniwang nasa hanay na 0–10 volts. Isang analog-to-digital converter (ADC) ang nagsa-sample ng pinalakas na signal. Ginagamit ng mga modernong tagapagpahiwatig ng weighbridge Mga 24-bit na ADC , na nagbibigay ng higit sa 16 milyong discrete na hakbang sa hanay ng pagsukat. Ang resolution na ito ay malayong mas pino kaysa sa legal na kinakailangang pagtaas ng display, na nagbibigay ng isang matatag at hindi ingay na pagbabasa.

Hakbang 4: Digital Filtering at Display

Ang Raw ADC data ay maingay. Ang wind loading, vibration ng sasakyan, at electrical interference ay nagdudulot ng mabilis na pagbabago. Ang microprocessor ng indicator ay naglalapat ng mga digital na algorithm sa pag-filter—kadalasang nako-configure ang averaging o mga filter na nakabatay sa dalas—upang makakuha ng isang matatag na halaga ng timbang. Ang pinal na ipinapakitang halaga ay binibilog sa aprubadong agwat ng sukat, na para sa mga legal-for-trade weighbridge ay karaniwang 20 kg para sa isang 60-toneladang sukat.

Mga Detalye ng Pangunahing Load Cell at Ano ang Kahulugan ng mga Ito para sa Pagganap ng Weighbridge

Kapag pumipili ng mga load cell para sa isang weighbridge, direktang hinuhulaan ng mga numero ng datasheet ang kalidad ng pagsukat. Narito kung ano talaga ang ibig sabihin ng bawat pagtutukoy sa pagsasanay.

Na-rate na Kapasidad (Emax)

Ang maximum na load ng cell ay idinisenyo upang sukatin nang tumpak. Para sa kaligtasan, ang mga load cell ay nire-rate din para sa isang ligtas na overload—karaniwan 150% ng na-rate na kapasidad —at isang ultimate overload bago ang permanenteng pinsala, kadalasan 300% . Ang isang weighbridge na humahawak ng 60-toneladang kabuuang timbang ng sasakyan na sinusuportahan ng anim na mga cell ay nangangailangan ng mga cell na na-rate ng hindi bababa sa 15 tonelada bawat isa kapag isinaalang-alang ang pamamahagi ng load, kasama ang sapat na labis na karga margin para sa dynamic na pagkarga sa pagpasok ng sasakyan.

Klase ng Katumpakan (nmax)

Ang OIML (International Organization of Legal Metrology) ay nag-uuri ng mga load cell mula sa Class A (pinakamataas na katumpakan) hanggang sa Class D (pinakamababa). Ang mga load cell ng weighbridge ay karaniwang Klase C3 o C4 , kung saan isinasaad ng numero ang maximum na bilang ng mga agwat ng pag-verify—3,000 o 4,000 ayon sa pagkakabanggit. Ang isang C3 load cell na ginagamit sa isang 60-toneladang weighbridge ay maaaring suportahan ang isang display increment na 60,000 kg ÷ 3,000 = 20 kg, na umaayon sa mga karaniwang kinakailangan sa weighbridge.

Pinagsamang Error

Pinagsasama ng detalyeng ito ang mga error na hindi linearity at hysteresis sa iisang value, kadalasang ipinapahayag bilang isang porsyento ng na-rate na output. Para sa isang C3 load cell, ang pinagsamang error ay karaniwan ±0.023% ng na-rate na output o mas mahusay . Sa isang 20-toneladang kapasidad na cell na gumagawa ng 2 mV/V sa buong pagkarga, ito ay tumutugma sa isang error na mas mababa sa 0.9 microvolt—isang napakaliit na halaga na nangangailangan ng maingat na pagsasara at mga kasanayan sa pag-wire upang mapanatili sa pamamagitan ng signal chain.

Temperature Coefficients

Ang mga load cell na ginagamit sa outdoor weighbridge installation ay nahaharap sa malaking pagbabago sa temperatura. Dalawang temperatura coefficient ang mahalaga:

• TK Zero : Ang pagbabago sa zero na output sa bawat antas ng pagbabago ng temperatura, karaniwang tinutukoy bilang mas mababa sa 0.02% ng na-rate na output sa bawat 10°C.
• TK Span : Ang pagbabago sa sensitivity bawat degree, karaniwang mas mababa sa 0.008% bawat 10°C para sa mga de-kalidad na load cell.

Sa isang panlabas na weighbridge na tumatakbo mula -10°C hanggang 50°C—isang 60-degree range—isang cell na may TK Span na 0.008%/10°C ay makakaranas ng span shift ng 0.048% . Sa isang 60-toneladang sukat, iyon ay isang 29 kg na drift na maiuugnay sa temperatura lamang. Ito ang dahilan kung bakit palaging ginagawa ang weighbridge calibration sa operating temperature, at kung bakit kinakailangan ang pana-panahong muling pag-verify.

Proteksyon sa Ingress (IP Rating)

Ang mga load cell ng weighbridge ay permanenteng naka-install sa labas, kadalasan sa mga kapaligiran ng hukay na napapailalim sa pagbaha, putik, at pressure washing. Ang pinakamababang katanggap-tanggap na IP rating para sa weighbridge load cells ay IP67 (masikip sa alikabok at lumalaban sa pansamantalang paglulubog hanggang 1 metro). Tinukoy ng maraming pag-install IP68 o IP69K , ang huling rating na nagpapahintulot sa mga high-pressure, mataas na temperatura na water jet—may kaugnayan para sa mga site na regular na naglilinis ng weighbridge deck.

Analog vs. Digital Load Cells sa Weighbridge Systems

Ang mga tradisyunal na load cell ay naglalabas ng analog na millivolt signal. Sa nakalipas na dalawang dekada, ang mga digital load cell—na nagsasama ng ADC at microprocessor nang direkta sa loob ng load cell body—ay naging mas karaniwan sa mga pag-install ng weighbridge. Ang pagkakaiba ay makabuluhan sa mga praktikal na termino.

Analog Load Cell System

Ang mga analog cell ay mas simple, mas mura, at tugma sa halos anumang tagapagpahiwatig ng timbang sa merkado. Ang kanilang mga millivolt signal ay mahina sa electromagnetic interference (EMI) sa mahabang cable run—isang tunay na pag-aalala sa malalaking pang-industriyang site na may mabibigat na makinarya. Ang maximum na praktikal na pagtakbo ng cable bago maging problema ang pagkasira ng signal ay humigit-kumulang 100 hanggang 150 metro na may karaniwang shielded cable.

Digital Load Cell System

Kino-convert ng mga digital load cell ang strain gauge signal sa isang digital na halaga sa loob ng cell housing at ipinapadala ang data sa pamamagitan ng serial bus—karaniwang RS-485 o CAN bus. Kabilang sa mga pangunahing bentahe ang:

• Immunity sa EMI sa mahabang cable run, na may maaasahang transmission over 500 metro o higit pa .
• Mga indibidwal na diagnostic ng cell—maaaring tukuyin ng indicator kung aling partikular na cell ang may problema, sa halip na tuklasin lamang ang isang system fault.
• Ang awtomatikong kompensasyon sa temperatura ay ginagawa sa loob ng bawat cell gamit ang sarili nitong sensor ng temperatura.
• Pinasimpleng pag-trim at pagkakalibrate sa pamamagitan ng software kaysa sa pagsasaayos ng risistor.

Ang trade-off ay gastos—ang mga digital load cell ay mas mahal—at ang vendor lock-in, dahil ang mga cell mula sa iba't ibang manufacturer ay kadalasang gumagamit ng mga hindi tugmang protocol ng komunikasyon.

Paano Naka-mount ang Mga Load Cell sa isang Weighbridge

Ang tamang pag-mount ay kasinghalaga ng kalidad ng cell. Ang isang perpektong tinukoy na load cell na na-install nang hindi tama ay magbibigay ng hindi tumpak at hindi matatag na pagbabasa. Ang weighbridge load cell mounting system ay dapat makamit ang ilang bagay nang sabay-sabay.

Pagpapadala ng Vertical Force Habang Tinatanggihan ang Mga Side Load

Ang mga load cell ay idinisenyo upang sukatin ang puwersa sa isang axis. Ang mga side load—na dulot ng pagpepreno ng sasakyan, thermal expansion ng deck, o hindi pagkakapantay-pantay ng deck—ay nagpapakilala ng error at nagpapabilis ng pagkapagod. Gumagamit ang mga mounting assemblies ng mga rocker pin, load button, o self-aligning load cell base upang matiyak na ang mga puwersang nasa labas ng axis ay mekanikal na tinatanggihan. Ang isang rocker pin mounting ay nagbibigay-daan sa cell na bahagyang tumagilid sa anumang direksyon, na inililipat lamang ang vertical na bahagi ng anumang inilapat na puwersa sa sensing element.

Tumutulong sa Thermal Expansion

Ang isang steel weighbridge deck na 18 metro ang haba ay lalawak nang humigit-kumulang 10 mm sa pagitan ng taglamig at tag-araw na temperatura sa isang mapagtimpi na klima (gamit ang thermal expansion coefficient na humigit-kumulang 11.7 × 10⁻⁶ /°C at 50°C na hanay ng temperatura). Ang pag-mount ng hardware ay dapat pahintulutan ang paggalaw na ito nang hindi nagbubuklod. Tinutugunan ito ng mga fixed-end at free-end mounting configuration sa pamamagitan ng pag-aayos ng deck sa isang dulo at pagpapahintulot sa napipigilan na paggalaw ng sliding sa kabilang dulo, na pumipigil sa thermal expansion na maipaliwanag bilang pagbabago ng load.

Pag-iwas sa Pag-angat

Ang ilang mga disenyo ng pag-mount ng load cell ay gumagamit ng mga tie-down bolts o retaining clip upang pigilan ang deck mula sa pag-angat mula sa mga cell sa panahon ng off-center loading. Kung walang pagpigil sa pagtaas, ang isang sira-sirang pagkarga malapit sa isang dulo ng isang weighbridge ay maaaring maging sanhi ng pagtaas ng kabaligtaran, na nag-aalis ng mga cell sa pagkarga at nagpasok ng isang malaking error. Ang check rod assemblies na naglilimita sa pataas na galaw ng deck sa 2–3 mm ay isang karaniwang bahagi ng de-kalidad na pag-install ng weighbridge.

Mga Karaniwang Load Cell Failure Mode sa Weighbridges

Ang mga load cell ay matatag ngunit hindi masisira. Ang pag-alam kung paano sila nabigo ay nakakatulong sa mga maintenance team na matukoy ang mga problema bago sila magdulot ng malalaking error sa pagtimbang o kumpletong pagkabigo ng system.

Pagpasok ng kahalumigmigan

Kahit na ang mga cell na may rating na IP68 ay maaaring makompromiso kung ang mga entry point ng cable ay nasira, kung ang mga cable connector ay hindi maayos na selyado, o kung ang cell body ay pisikal na bitak. Ang kahalumigmigan na umaabot sa mga strain gauge ay nagdudulot ng kaagnasan ng foil, mga pagbabago sa mga katangian ng pandikit, at sa huli ay pagtagas ng kuryente sa pagitan ng mga braso ng tulay. Ang sintomas ay karaniwang isang unti-unting pag-anod sa zero reading at tumaas na kawalang-tatag. Sinusuri ang paglaban ng pagkakabukod sa pagitan ng mga circuit ng tulay at ng cell body (dapat lumampas 5,000 MΩ sa isang malusog na cell) ay isang karaniwang hakbang sa diagnostic.

Overload at Pagkapagod

Ang nag-iisang matinding overload—mula sa isang sasakyan na tumama sa kubyerta nang napakabilis, o mula sa isang crane na dumaong sa isang mabigat na karga nang hindi inaasahan—ay maaaring ma-deform ng plastik ang elastic na elemento. Kapag na-deform na, permanenteng nagbabago ang zero point ng cell at hindi na ma-recalibrate palayo. Naiipon ang pagkapagod sa milyun-milyong mga siklo ng pagkarga; karamihan sa mga de-kalidad na weighbridge cell ay na-rate para sa 10 milyon o higit pang mga cycle sa rate na kapasidad, ngunit ang shock loading at overloading ay kapansin-pansing nakakabawas sa buhay ng pagkapagod.

Pagkasira ng Cable

Ang mga load cell cable ay tumatakbo sa mga nakalantad na lokasyon sa ilalim ng weighbridge deck. Ang pinsala ng rodent, paulit-ulit na pagbaluktot mula sa paggalaw ng kubyerta, at pisikal na pagdurog mula sa mga labi ay karaniwang sanhi ng pagkabigo ng cable. Ang isang nasirang shield o bahagyang break sa isang signal conductor ay nagpapakilala ng ingay, mga error sa offset, o kumpletong pagkawala ng signal. Ang proteksyon ng cable conduit at regular na visual na inspeksyon ay mga simpleng hakbang sa pag-iwas na nagpapahaba ng buhay ng system.

Kaagnasan ng Mounting Hardware

Ang mga hindi kinakalawang na asero na load cell body ay lumalaban sa kaagnasan, ngunit ang nakapaligid na mild steel mounting hardware—mga base ng load cell, check rods, mounting bolts—ay hindi. Maaaring sakupin ng corroded hardware, maiwasan ang mga kinakailangang maliliit na paggalaw sa panahon ng thermal expansion, at magpasok ng mga side force sa load cell. Ang taunang iskedyul ng inspeksyon at pagpapadulas para sa pag-mount ng hardware ay isang minimum na kinakailangan sa pagpapanatili.

Pag-calibrate: Pagkonekta ng Load Cell Physics sa Legal na Katumpakan

Ang output ng isang load cell sa millivolts ay walang kabuluhan hanggang sa ito ay na-calibrate laban sa mga kilalang reference weight. Ang pagkakalibrate ay nagtatatag ng mathematical na relasyon sa pagitan ng electrical output at ipinapakitang timbang, at ang pana-panahong muling pagkakalibrate ay nagpapatunay na ang relasyon ay hindi naaanod.

Deadweight Calibration

Ang pamantayang ginto para sa pag-calibrate ng weighbridge ay ang pagkarga sa deck ng mga sertipikadong pansubok na timbang ng kilalang masa—karaniwang Class M1 o F2 na sertipikadong masa bakas sa pambansang pamantayan. Ang indicator ay inaayos upang ang ipinapakitang pagbabasa ay tumugma sa inilapat na timbang sa maraming punto sa buong saklaw ng pagsukat. Para sa isang 60-toneladang weighbridge, ang pagkakalibrate ay karaniwang nagsasangkot ng mga test load sa 0, 20%, 50%, at 100% ng maximum na kapasidad.

Kapalit na Pag-calibrate ng Timbang

Ang pagdadala at paghawak ng sapat na mga timbang sa pagsubok para sa isang buong kapasidad na pagkakalibrate ay mahal at nangangailangan ng logistik. Ang mga paraan ng pagpapalit ng timbang—gamit ang isang hydraulic load cell reference device o isang sasakyang may na-verify na timbang—ay nagbibigay-daan sa mga pagsusuri sa pagkakalibrate sa mas mababang halaga. Ang mga pamamaraang ito ay tinatanggap ng maraming pambansang timbang at sumusukat sa mga awtoridad para sa pana-panahong pag-verify sa pagitan ng buong deadweight na mga pagkakalibrate, sa kondisyon na ang paunang pagkakalibrate ay isinagawa gamit ang mga deadweight.

Mga Kinakailangan sa Legal na Pagpapatunay

Ang mga weighbridges na ginagamit para sa kalakalan—pagsingil sa mga customer ayon sa timbang, pagsuri sa pagsunod ng sasakyan, o pagsusukat ng piskal—ay dapat na pana-panahong ma-verify ng isang awtorisadong katawan ng inspeksyon. Sa European Union, ang Non-Automatic Weighing Instruments (NAWI) Directive ay nagtatakda ng maximum permissible errors (MPE) para sa trade weighbridges: ±0.5 na pagitan ng sukat sa paunang pag-verify at ±1 scale interval sa serbisyo. Ang mga agwat ng pag-verify ay nag-iiba ayon sa hurisdiksyon ngunit karaniwan 1 hanggang 2 taon .

Mga Praktikal na Tip para sa Pag-maximize ng Load Cell Lifespan sa Weighbridge Applications

Ang mga load cell sa isang well-maintained weighbridge ay dapat manatiling tumpak para sa 10 hanggang 20 taon . Ang pag-abot sa buhay ng serbisyong iyon ay nangangailangan ng pare-parehong atensyon sa ilang mahahalagang bahagi.

• Ipatupad ang mga limitasyon sa bilis ng approach ramp. Ang isang 40-toneladang trak na tumama sa gilid ng kubyerta sa bilis na 20 km/h ay bumubuo ng isang dynamic na impact factor na 1.3 hanggang 1.5 o higit pa—na epektibong naglalapat ng 52 hanggang 60 tonelada kaagad. Ang mga speed ramp o speed sign na naglilimita sa access sa 5 km/h ay kapansin-pansing binabawasan ang dynamic na pagkarga.
• Panatilihing tuyo ang hukay. Mag-install ng mga sump pump na may awtomatikong float switch sa mga pit-type na weighbridge installation. Pinapabilis ng nakatayong tubig ang kaagnasan ng mounting hardware at pinapataas ang panganib ng pagpasok ng moisture sa mga cable connector.
• Siyasatin ang mga cable conduit kada quarter. Maghanap ng pagdurog, pag-crack, o pag-alis na naglalantad sa mga cable sa mekanikal na pinsala. Palitan ang mga nasirang seksyon bago ang cable failure ay magdulot ng hindi tumpak na pagtimbang o kumpletong pagkawala ng system.
• Regular na mag-log sa mga pagbabasa ng sulok. Karamihan sa mga modernong tagapagpahiwatig ng weighbridge ay maaaring magpakita ng mga indibidwal na pagbabasa ng cell. Ang pagtatala ng mga ito sa pana-panahon ay lumilikha ng baseline; ang isang cell na nagsisimulang mag-drift ay lalabas bilang nagbabagong pagbabasa ng sulok bago pa maapektuhan ang pangkalahatang katumpakan ng sukat.
• Pigilan ang labis na karga sa pamamagitan ng disenyo. I-configure ang indicator para mag-alarma kapag lumalapit ang load sa maximum capacity. Para sa 60-toneladang sukat, ang isang alarma sa 58 tonelada ay nagbibigay ng oras sa mga operator na ihinto ang proseso ng paglo-load bago ma-stress ang mga cell na lampas sa kanilang na-rate na kapasidad.
• Re-grease mounting hardware taun-taon. Ang anti-seize compound sa load cell base mounting surfaces at check rod threads ay pumipigil sa corrosion bonding at tinitiyak na ang maliliit na paggalaw na kinakailangan para sa tumpak na pagsukat ay maaari pa ring mangyari.

Paano Naaapektuhan ang Katumpakan ng Weighbridge ng Bilang at Paglalagay ng Load Cell

Ang bilang at paglalagay ng mga load cell sa ilalim ng isang weighbridge deck ay nakakaapekto sa parehong katumpakan ng pagsukat at kalabisan ng system. Walang iisang pangkalahatang pamantayan—pinili ang mga configuration batay sa haba ng deck, inaasahang mga uri ng sasakyan, at mga kinakailangan sa katumpakan.

Karaniwang ginagamit ang karaniwang 18-metro na single-platform na weighbridge 6 na load cell : dalawa sa ilalim ng bawat isa sa tatlong pangunahing cross-beam. Nagbibigay ito ng mahusay na pamamahagi ng load at sapat na redundancy—kung mabigo ang isang cell, madalas na matutukoy ng system ang pagkabigo sa pamamagitan ng hindi balanseng pagbabasa sa sulok sa halip na hindi tumpak na sakuna. Ginagamit ang ilang high-precision na application 8 mga cell sa ilalim ng apat na cross-beam para sa pinahusay na saklaw.

Ang mga multi-deck axle weighbridges—kung saan ang bawat deck ay tumitimbang ng mga indibidwal na grupo ng axle nang hiwalay—ay nangangailangan ng hiwalay na mga cell set sa ilalim ng bawat deck, na ang bawat cell group ay pinoproseso nang hiwalay. Maaaring gumamit ng four-deck axle weighbridge 16 hanggang 24 load cell sa kabuuan, ang bawat grupo ay nag-calibrate nang nakapag-iisa upang matiyak na ang pagsusuma ng mga indibidwal na pagbabasa ng ehe ay katumbas ng kabuuang bigat ng sasakyan na sinusukat kapag ang sasakyan ay tinimbang sa kabuuan.

Mahalaga ang simetrya ng paglalagay ng cell. Ang mga cell na walang simetriko na nakalagay ay lumilikha ng hindi pantay na mapa ng sensitivity sa ibabaw ng deck: ang mga naglo-load malapit sa isang cell cluster ay nagrerehistro nang mas tumpak kaysa sa mga load na nakaposisyon sa gitna ng mga cell. Ang kalidad ng kasanayan sa pag-install ay nagsasangkot ng pagsuri sa sensitivity ng sulok ng isang nakumpletong pag-install gamit ang isang reference na masa na inilagay sa bawat sulok at paghahambing ng mga pagbabasa. Ang isang mahusay na balanseng pag-install ay nagpapakita mas mababa sa ± 0.1% na pagkakaiba-iba sa mga sulok na posisyon.
